Как вязать булинь: схема двойного беседочного узла пошагово на видео

Описание узла булинь

Этот вид считается одним из древнейших узлов, так как историкам удалось установить, что схожий тип веревочного соединения использовали еще древние египтяне. Несмотря на свой преклонный возраст, беседочный узел весьма активно используется и в современном мире.

Оценить его функциональность поможет история появления соединения, его плюсы и минусы, а также сферы применения.

История появления

Человек занимался вязкой морских и сухопутных узлов еще в древности, а поскольку булинь считается одним из самых старых вариантов веревочного соединения, точно установить, кто и когда его придумал, практически невозможно.

Рисунок 1. Булинь — один из простейших узлов

Единственное, что удалось установить ученым, этот факт, он использовался на торговых и военных кораблях Древнего Египта и Финикии еще несколько тысяч лет назад. Булинь, который использовался в то время, практически ничем не отличается от современного вязанного узла, так как выглядит он практически так же. Это позволяет сделать вывод, что это действительно полезный и надежный тип соединения.

Наименование узла в других культурах

Немецкой: в морском деле узел называется Palstek или Pahlstek — узел-буй. Немецкие альпинисты пользуются термином Bulin. Существует так же название Schertauknoten — кротовий узел и Rettungsschlinge — спасательная петля. Французской: Nœud de chaise — узел-стул (в смысле «беседочный») Испанской: As de guía — путеводный узел Итальянский: Gassa d’amante — петля любовника Голландской: Paalsteek — столбовой узел Польской: Węzeł skrajny tatrzański — Татранский концевой узел или węzeł ratowniczy — спасательный узел

Как выглядит Булинь?

Надежность – одно из свойств, чем можно описать узел. Он сохраняет около 60% прочности линии и имеет эффективность узла 77%. Большую часть времени мы используем его вариацию, называемую Бегущий Булинь. Бегущая линия изгиба образует сужение вокруг того, к чему она привязана. Когда веревка натягивается сильнее, то и узел сжимается сильнее. Несмотря на то, булинь очень надежный только когда взвешен, на самом деле были известны случаи ослабления, когда узел находился как во взвешенном, так и невзвешенном варианте.

Скалолазы плохо разбирались в проблемах Булиня, когда он взвешен и не взвешен. Итак, они начали привязывать Йосемитский Булинь, названный в честь Национального парка Йосемити, величайшего места в мире для скалолазания! Йосемитский Булинь создает замок, который не позволит узлу раскрыться вверх, когда он утяжелен и нет. Если вы используете Булинь в роли узла для жизнеобеспечения, пожалуйста, начните связывать Йосемитский Булинь.

Существует множество других вариаций вязания узла Булинь и у каждой из них есть название. Но наиболее используемые – Бегущий и Йосемитский, который также могут называть Водным.

Свойства узла

Булинь с завязанным на конце контрольным узлом считается одним из самых надежных. Именно поэтому его рекомендуют использовать, например, для крепления веревки к опоре при спуске с высоты.

Однако следует помнить, что при переменных нагрузках без завязанного контрольного узла булинь может ползти, то есть самостоятельно развязаться. Отсюда вывод — при использовании обычного булиня в ситуациях, где от него может зависеть жизнь, следует вязать контрольный узел. Это главное альпинистское правило.

Также булинь очень эффективен. Так, каждый узел, завязанный на веревке, ослабляет ее из-за изгиба и вызванного этим неравномерного распределения нагрузки. То есть веревка, на которой завязан узел, порвется быстрее, чем та, на которой нет ни единого узла.

Эффективность узла показывает, при какой нагрузке, выраженной в % от нагрузки на разрыв прямой веревки, она порвется в случае, если этот узел будет на ней завязан.

Эффективность булиня — 60–75%. Это означает, что веревка, на которой завязан этот узел, порвется при нагрузках от 60% до 70% от максимальной. То есть абсолютно новая веревка с заявленной нагрузкой на разрыв равной, например, 22 кН, привязанная к опоре булинем, порвется при нагрузке от 13,2 кН до 16,5 кН. Другими словами, булинь снижает прочность веревки в точке его расположения чуть менее, чем вдвое.

По сравнению с популярными среди альпинистов петлями «восьмеркой» и «австрийским проводником» булинь – это более быстрый и простой узел, но он легче развязывается даже после сильного затягивания. «Король» требует завязывания контрольного узла, без него он может ползти вплоть до полного развязывания. Кроме того, его невозможно завязать на середине веревки, в отличии от упомянутых петель.

В любом случае, несмотря на свои недостатки в сравнении с другими узлами, булинь для некоторых задач был и остается одним из лучших.

Достоинства и недостатки

Столь продолжительное использование объясняется его многочисленными достоинствами. К примеру, если вам удалось правильно завязать узел, он не развяжется даже под действием серьезной нагрузки. Кроме того, петля на конце веревки не затягивается, что позволяет распустить соединение при необходимости (рисунок 2).

На основе узла формируют и соединение с затягивающейся петлей, которое получило название скользящий булинь.

Несмотря на то, что этот узел изначально считался рыбацким и мореходным, в современном мире он больше туристический, так как часто используется для крепления гамака или других приспособлений для отдыха на природе.

Король всех узлов считается простым и универсальным, но некоторые недостатки для него все же свойственны. В первую очередь следует учитывать, что при использовании скользких лесок для вязки булинь все же может развязаться. Аналогичное происходит, если на соединение оказывается чрезмерное давление, или на боковые окончания петель воздействует разная нагрузка. Чтобы этого не произошло, готовую конструкцию желательно скреплять контрольным соединением. В остальном же он действительно простой и надежный, а справиться с его вязкой сможет даже новичок.

Область использования

Изначально булинь был исключительно морским, который использовался на борту торговых и военных кораблей для крепления веревок к парусам. Однако позже, когда парусные морские суда отошли в прошлое, данный тип веревочного соединения все равно не утратил своей популярности.

В данный момент он широко используется в туризме, альпинизме, скалолазании и спелеологии.

Несмотря на то, что многие специальные альпинистские узлы считаются более функциональными, беседочный действительно может помочь обустроить комфортную стоянку на природе вдали от цивилизации. К примеру, его назначение может сводиться к креплению веревки на закрытой опоре, на которую невозможно набросить уже готовую петлю.

Рисунок 2. Сфера использования веревочного соединения достаточно разнообразна

Кроме того, этот тип соединения можно вязать одной рукой, что делает его незаменимым в спасательных работах. Также с его помощью можно легко связать веревки разного диаметра, что часто является невозможным для других типов соединений.

Применение узла

Двойной булинь благодаря своей простоте и надежности получил широкое распространение в альпинизме, скалолазании, спелеологии и морском деле. Строгого ограниченного назначения у него нет, и он может использоваться во всех случаях, где требуется петля, не затягивающаяся при большом нагружении.

Так, например, его можно использовать для крепления страховочной веревки к системе (беседке), надетой на человека.

В некоторых ситуациях из булиня можно сделать обвязку вокруг пояса, либо в каждую петлю просунуть ногу, а руками держаться за коренной конец, либо же одну петлю пропустить за спиной, а вторую — под ягодицами. Таким образом человека можно поднимать либо спускать, например, с корабля на шлюпку.

Двойной булинь — великолепный вариант для привязывания веревки к опоре. Если опора является открытой, то можно привязать любым вариантом, а если закрытой, тогда привязать веревку можно только завязывая узел одним ходовым концом.

Если же имеется две ненадежных опоры, тогда с помощью этого узла можно закрепить веревку сразу на двух опорах, например, забросив одну петлю на одну опору, а другую — на другую (так называемое блокирование с фиксированным направлением нагрузки). Либо же в этой ситуации сделать узел с петлями разной величины, большую забросить на обе опоры, а ее середину соединить карабином с меньшей петлей (так называемое блокирование компенсационной петлей).

Можно этим узлом связать две веревки разного диаметра, хотя для этих целей все же будет проще воспользоваться простым булинем или тем же австрийским проводником.

Критика

Булинь известен своим коварством, так как неправильно завязанный узел похож по рисунку на правильный, но вместо этого может развязаться под нагрузкой. Неправильно завязанный — тот, в котором точка приложения нагрузки и одна из боковых веревок перепутаны местами («обхватывающая петля» огибает один из концов петли, а не грузовую веревку). Многие, даже печатные, руководства и статьи в Интернете в действительности показывают неправильный способ вязки булиня.

Булинь работает правильно только если нагрузка на боковые концы петли одинакова. Петля булиня не допускает приложения иной боковой нагрузки кроме основной веревки! Также булинь тянется и требует обязательного применения контрольного узла. Все эти возможные ошибки приводят к неоднократным несчастным случаям, связанным с неправильным применением узла. Это привело к тому, что в практике горовосхождений и скалолазания булинь стараются заменять другими аналогами, а сам он приобрел дурную славу «коварного».

Разновидности узла булинь

Разновидностей этого веревочного соединения существует достаточно много. К примеру, голландский отличается от классического только тем, что его ходовой конец располагается не внутри, а снаружи петли (рисунок 3).

Рисунок 3. Основные виды соединения: водяной (справа), классический и голландский булинь (слева)

Также существует так называемый водяной булинь, который считается более надежным при вязке на мокрых веревках. Дело в том, что при таком варианте ходовой конец пропускается не в одну колышку, а в две. В результате образуется так называемое «стремя», которое предотвращает сползание петли на мокрой веревке.

Несмотря на то, что разновидностей беседочного узла существует достаточно много, мы рассмотрим только самые популярные из них.

Классический

В классическом исполнении соединение представляет собой петлю на конце веревки, которая способна выдерживать значительные нагрузки и при этом не развязываться. Это достаточно простой и надежный тип соединения, который часто используется альпинистами. Однако на практике, при переменных нагрузках, классический вариант нужно дополнять контрольным, поскольку в подобных условиях без дополнительного соединения он может самостоятельно развязаться (рисунок 4).

Рисунок 4. Узловое соединение в классическом исполнении

Ниже мы рассмотрим, как правильно вязать классический вариант этого узла, а пока упомянем, что в своем традиционном исполнении связанные веревки образуются петлю, причем ходовой ее конец располагается внутри этой петли.

Обратный

Несмотря на то, что классический булинь считается достаточно прочным и надежным, при определенных условиях он может разорваться или развязаться, что приведет к потере груза (рисунок 5).

Особенно часто такое происходит, если вес груза превышает 80 кг, а само соединение было выполнено не совсем правильно.

Обратный, хоть и относится к модификациям классического варианта, считается более надежным. Завязывать его немного сложнее, зато вероятность распускания петли сводится к минимуму. Это объясняется тем, что в процессе вязки сначала создается одна петля, а вторая заводится в нее не со стороны нагруженного конца веревки, а с обратной стороны.

Рисунок 5. Так вяжется обратный вариант беседочного узла

В результате, нагруженный конец веревки не пережимается петлей, что сокращает нагрузку в точке перегиба. Это позволяет существенно сократить вероятность разрыва соединения или самой веревки, так как одна из петель создает две точки приложения усилия и вес воздействует на веревку более равномерно.

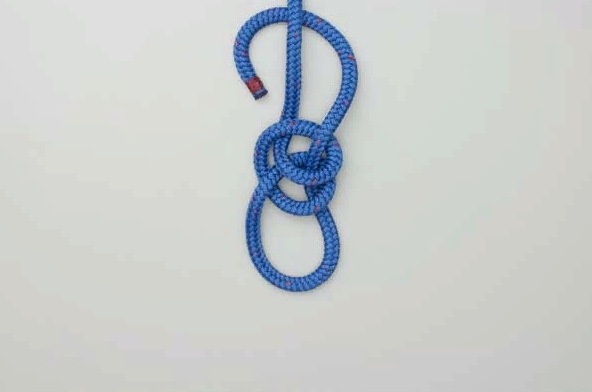

Двойной

Тип обвязки двойной булинь чаще всего используется во время спасательных операций или при выполнении работ на большой высоте, когда необходимо безопасно поднять человека на определенный уровень (рисунок 6).

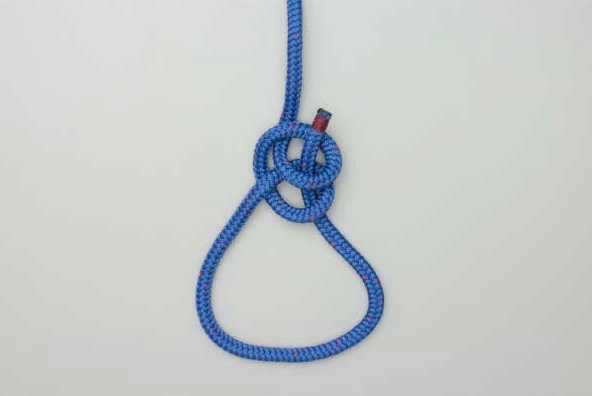

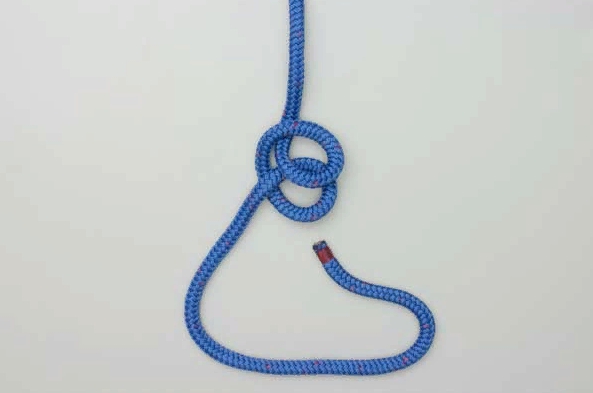

Рисунок 6. Так вяжется двойной булинь

Чтобы сделать такое соединение, одну петлю делают меньше другой. Таким образом, человек может свободно сидеть в петле большего размера, а меньшая используется для захвата и фиксации тела под мышками. Подобная конструкция позволяет использовать для работы обе руки, поэтому именно двойной тип чаще всего используется спасателями и промышленными альпинистами.

Кроме того, данный тип можно применять для вязки страховочной веревки, но в этом случае размер обеих петель должен быть одинаковым.

Водяной

Водяной — не редкость на практике, но он также очень безопасен для связывания мокрых веревок. Это предполагает продевание ходового конца через две петли (вместо одной). Это создает «стремя», которое надежно предотвращает соскальзывание петли на мокрой веревке. Этот узел гораздо сложнее развязать, чем классический.

Не рекомендуется завязывать традиционный узел булинь на мокрой веревке. Лучше использовать его разновидность — водяной узел.

Это более безопасный вариант, когда веревка мокрая.

Французский (португальский)

Португальский булинь широко используется в современном туризме. Когда веревка сформирована, свободный конец веревки продевается в петлю дважды, образуя, таким образом, еще одну петлю перед тем, как продеться вокруг основания веревки. Это создает одновременно две петли, которые можно использовать для перемещения людей.

Вышеупомянутые крепежи часто используются в промышленном альпинизме. Важно отметить, что две образовавшиеся петли сцеплены между собой. Это означает, что в случае нестабильной нагрузки один из них будет растягиваться, оказывая сильное давление на перемещаемое тело человека.

Французский узел широко используется в туризме

Голландский

Он не имеет существенных отличий от традиционного узла. Единственное отличие заключается в том, что в голландском варианте подкройная обтачка находится с внешней стороны петли для пуговиц. В традиционном варианте она находится на внутренней стороне. Многие пользователи считают, что это наиболее удобная насадка.

Этот узел максимально приближен к классическому узлу.

Сдвоенным концом

Еще один дополнительный вариант булавочного узла имеет индивидуальные особенности. Он вяжется с окончанием, образованным путем пропускания веревки дважды, а не со свободным узлом (как в традиционном варианте). Эта техника позволяет быстро и качественно завязать веревку даже в середине веревки.

Двухсторонний узел обычно используется для крепления веревки к основаниям в случаях, когда необходимо сохранить основной узел, ранее сделанный на конце веревки.

Классический вариант, который имеет свои особенности

Испанский

Следующий вариант боулина напоминает 2 петли. Он значительно отличается от других типов булиневых узлов своей внешней формой.

Как завязывать:

1. Определите центр веревки, сформируйте три прямые петли.
2. Согните среднюю (большую) петлю, выпрямите ее.
3. Притяните 2 маленькие боковые петли к центру большой петли.
4. Аккуратно затяните.

Предупреждение. На практике, как правило, для спуска (подъема) людей используется испанский вариант.

В этом варианте булинь напоминает две петли.

Инструкция: как вязать узел булинь пошагово

Поскольку король узлов существует уже несколько тысячелетий, схемы его вязания достаточно разнообразны и, фактически, зависят от выбранной модификации выбранного соединения.

Так как булинь часто используется в альпинизме и спасательных работах, и от него может зависеть человеческая жизнь, необходимо детально рассмотреть, как вязать этот узел правильно. Мы приведем сразу два примера: классическое исполнение соединения и пошаговую инструкцию по вязке одной рукой.

Классический вариант

Классический вариант, завязанный пошагово и правильно, будет служить вам надежным помощником во время рыбалки или отдыха на природе (рисунок 7).

Традиционный булинь (проводник) вяжется так:

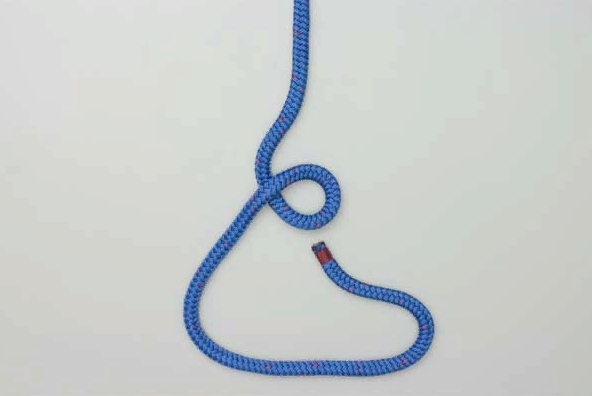

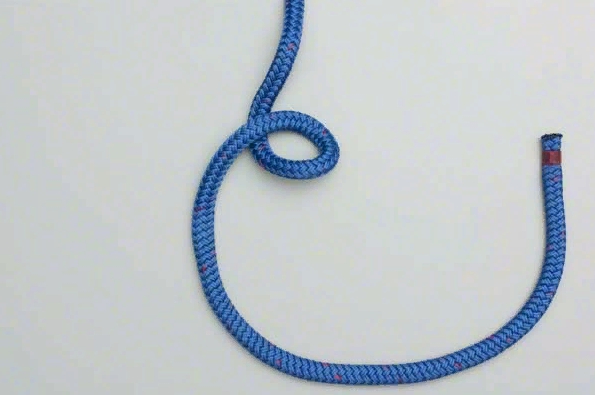

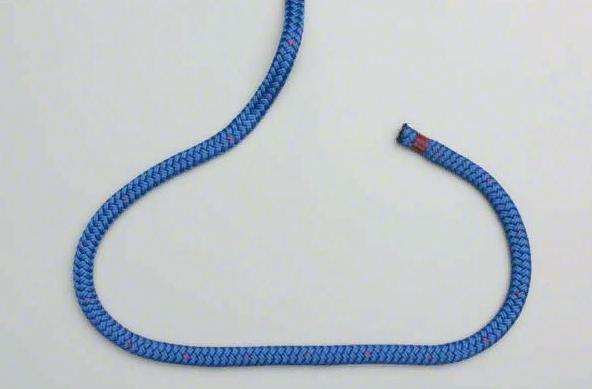

1. Берем веревку с одним свободным концом и делаем на ней простую петлю без оборотов. Если есть возможность, можно обернуть ее вокруг опоры, к которой будет привязано соединение.

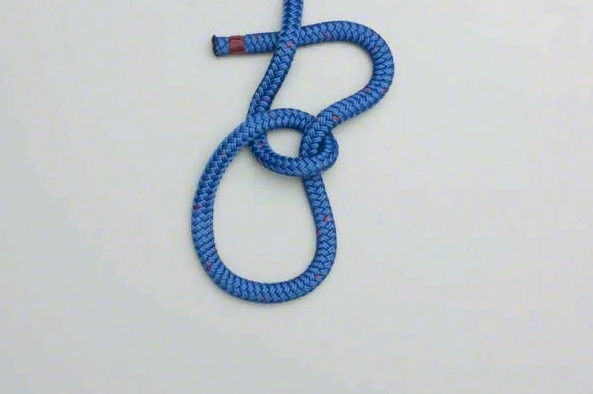

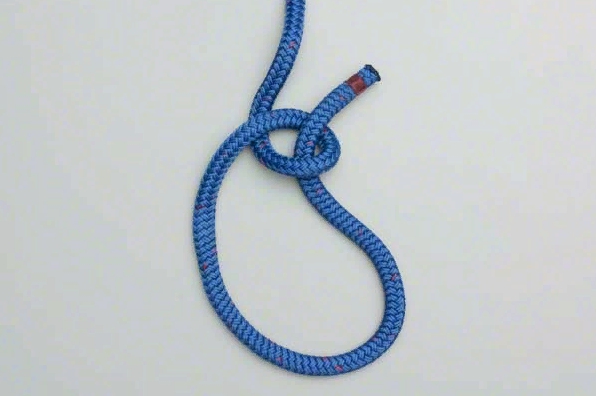

2. Далее свободный конец веревки нужно протянуть через петлю, придерживая ее пальцами, обернуть ходовой конец вокруг свободной части веревки и повторно продеть в петлю. Таким образом у вас образуется большая и малая петля.
3. Теперь начинаем затягивать соединение за большую петлю с одной стороны и свободную часть веревки с другой. Оставшийся свободный конец можно использовать для регулирования размера большой петли.

Рисунок 7. Пошаговая инструкция по вязанию классического варианта соединения

Когда соединение будет полностью затянуто, у вас получится свободная петля, которая не развяжется и не затянется под воздействием нагрузки.

Вязка одной рукой

Булинь довольно просто вяжется и одной рукой. Такое исполнение соединения особенно часто используется в спасательных работах (рисунок 8).

Пошагово вязка выглядит так:

1. В кулак одной руки берется ходовой конец веревки, а вокруг большого пальца оборачивается коренной трос.
2. Сделайте поворот кистью, чтобы на коренном тросе образовалась петля.
3. В нее нужно протолкнуть кулак с зажатым в нем ходовым концом.
4. Ходовой конец оборачивается вокруг коренной веревки с обратной стороны.
5. Теперь перехватывайте ходовой конец и пропускайте его обратно в петлю.

Рисунок 8. Булинь можно завязать даже одной рукой

Чтобы затянуть узел, нужно потянуть за ходовой конец и коренную часть веревки. Надежное и прочное соединение готово.

Как завязать узел Бегущий Булинь?

1. Возьмите веревку достаточной длины, чтобы она не скользила и не препятствовала вязке узла.

2. Сформируйте малую петлю, оставляя достаточное количество веревки для желанного размера петли.

3. Пропустите конец веревки через петлю, как бы завязывая узел сверху.

4. Оберните конец веревки за стоячую веревку.

5. И просуньте ее конец в ту же петлю, которую делали в пункте 1.

Как вязать узел Йосемитский Булинь?

Возьмите нужное количество нескользкой веревки, которая не будет мешать вязать узел.

Сформируйте маленькую петлю на среднем расстоянии от конца веревки.

Рядом с этой петлей сформируйте вторую.

Перекройте две петли, положив их почти одну на другую.

Просуньте конец веревки через 2 маленькие петли.

Затем оберните конец веревки вокруг стоячей веревки.

В конце процесса просуньте конец веревки снова через две петли и затяните узел.

Как видите, между двумя этими вариациями Булиня есть большая разница. Так что вам следует самостоятельно выбрать какой узел более надежный для вашей деятельности. Повторимся, что «король узлов» никогда не подведет вас в любой ситуации, а особенно в рыбалке. С помощью этого узла вы также сможете привязывать лодки, а не только использовать его при подготовке снастей.

Узел Булинь является обязательным для использования в жизни рыбака, так или иначе он всегда спасет вас в любой ситуации. Скорее принимайтесь за практическое использование узла, если уже изучили теорию.

Правила затягивания петли

Четкое соблюдение рекомендаций по затягиванию петли особенно актуальны в том случае, если вы вяжете узел одной рукой, и собираетесь использовать его для подъема вверх (к примеру, во время спасательных работ или альпинистских упражнений).

Если у вас нет возможности укрепить соединение с помощью контрольного узла, от прочности затягивания петли будет напрямую зависеть человеческая жизнь (рисунок 9).

Рисунок 9. Правильно затянутая петля может спасти человеческую жизнь

Итак, чтобы быстро затянуть петлю и сделать булинь более надежным, нужно ввести ходовой конец веревки в малую петлю, вытянуть его наружу, обвести вокруг большой петли и поместить в верхнюю часть образовавшегося узелка.

Придерживая коренную часть троса одной рукой, потяните за правую часть большой двойной петли. Проделав эти простые действия, вы сможете подтянуть петлю до нужно размера. Подобное соединение вполне успешно заменяет контрольный узел, но в процессе использования нужно обязательно наблюдать за тем, чтобы петля не развязалась.

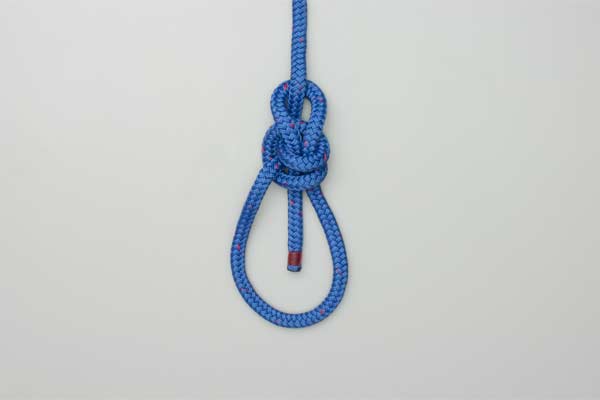

Контрольный узел

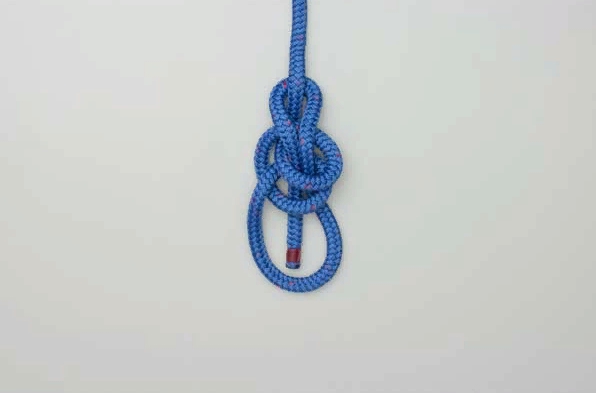

Булинь с контрольным узлом
из половинки рыбацкого узла

Специалисты советуют после завязки булиня оставлять достаточно длинный свободный конец, чтобы завязать контрольный узел. Дело в том, что от переменной нагрузки булинь может развязаться, и чтобы этого избежать — делают небольшой и очень простой узел, также называемый «контролька». Он легко развязывается, так как не находится под нагрузкой, не ослабляет основной узел, и предотвращает его (в данном случае — булиня) самопроизвольное развязывание.

Типичные ошибки начинающих

Самая частая ошибка, которая встречается при вязании, касается неправильного расположения одной из петель. В правильном, классическом варианте, малая петля должна располагаться на коренном конце веревки, а не на одной из ветвей петли крепежа.

Стоит отметить, что многие считают и неправильно связанный булинь достаточно надежным, но на самом деле, когда от прочности соединения зависит человеческая жизнь, лучше не идти на риск и связывать веревку четко по технологии. Если же вы используете булинь на крепления какого-либо груза на опоре, к примеру, во время отдыха на природе, технология вязания особой роли не играет.

Кроме того, новички часто делают ошибку и оставляют ходовой конец слишком коротким, либо забывают сделать контрольное затягивание петли. Опять-таки, если вы вяжете его во время отдыха на природе, ключевого значения это не имеет, но, если от качества узла зависит ваша или чья-то жизнь, пренебрегать этими моментами не стоит.

Посмотреть, как вяжется узел булинь на практике, вы сможете в видео.
